Selbstkontaktierung SL

Als Alternative zu mehr oder weniger robusten und bedienfreundlichen Steckanschlüssen am Nabendynamo gibt es von SON eine ganz besonders elegante Lösung: Die Selbstkontaktierung. Als Kontakte dienen die axialen Anlageflächen der Nabe in der Gabel, auf einer Seite als Massekontakt, auf der anderen durch isolierte Kontaktteile.

Die Gabel muss hierfür speziell gebaut werden, das System eignet sich also nicht zum nachträglichen Anbau. Für Rahmenbauer, die Stahlgabeln bauen, bieten wir eine große Auswahl an Ausfallenden und die zugehörigen Kontaktteile an. Alugabeln mit SL-Ausfallenden können einige Gabelhersteller inzwischen serienmäßig liefern.

made in Tübingen
5 Jahre Garantie

SL Nabendynamos

Viele unser Nabendynamo-Typen sind in dieser steckerlosen (SL-) Ausführung lieferbar:

  • SON 28 SL
  • SONdelux SL
  • SONdelux wide body SL
  • SON 28 disc 6-Loch SL
  • SON 28 disc center lock SL
  • SONdelux disc center lock SL
  • SON 28 12 disc 6-Loch SL
  • SON 28 12 disc center lock SL
  • SONdelux 12 disc center lock SL
  • SON 28 12 110 disc 6-Loch SL
  • SON 28 12 110 disc center lock SL
  • SON 28 15 110 SL

Verfügbare Farben und Lochzahlen wie bei den Ausführungen mit Flachsteckern. Siehe dazu Nabendynamos für Standard-Gabeln und Nabendynamos für Steckachs-Systeme.

Edelstahl-Ausfallenden
lasergeschnitten

6 mm dick, 2 Ösen

  • schmale Lasche, ohne Ausfallsicherung (80 g/Paar) 73701
    empf. VK in D 30,00 €
  • schmale Lasche, mit Ausfallsicherung (87 g/Paar) 73703
    empf. VK in D 40,00 €
  • breite Lasche, ohne Ausfallsicherung (87 g/Paar) 73702
    empf. VK in D 30,00 €
  • breite Lasche, mit Ausfallsicherung (94 g/Paar) 73704
    empf. VK in D 40,00 €
  • gerade, schmale Lasche, ohne Ausfallsicherung (81 g/Paar) 73707
    empf. VK in D 30,00 €
  • breite Lasche, mit Ausfallsicherung, disc (94 g/Paar) 73713
    empf. VK in D 40,00 €

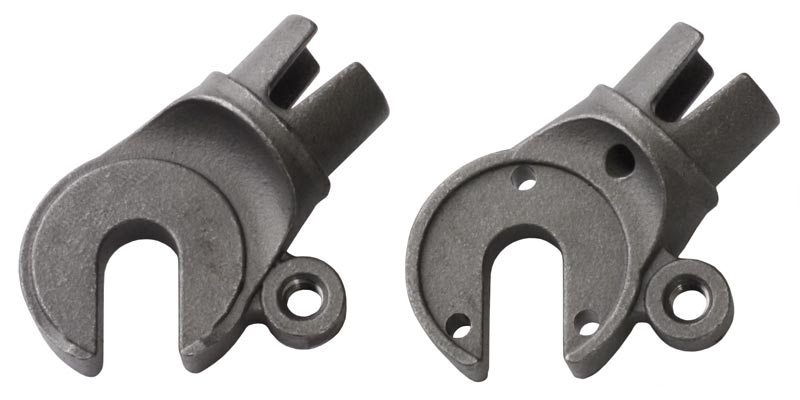

Edelstahl-Ausfallenden Feinguss

  • mit Ausfallsicherung (111 g/Paar) 73720
    Innenmuffe Ø 17 mm
    empf. VK in D 40,00 €
  • mit Ausfallsicherung Schlitz 30° nach vorne (87 g/Paar) 73721
    Innenmuffe Ø 16,4 mm disc
    empf. VK in D 40,00 €
  • mit Ausfallsicherung (95 g/Paar) 73722
    Innenmuffe Ø 16,4 mm non-disc
    empf. VK in D 40,00 €

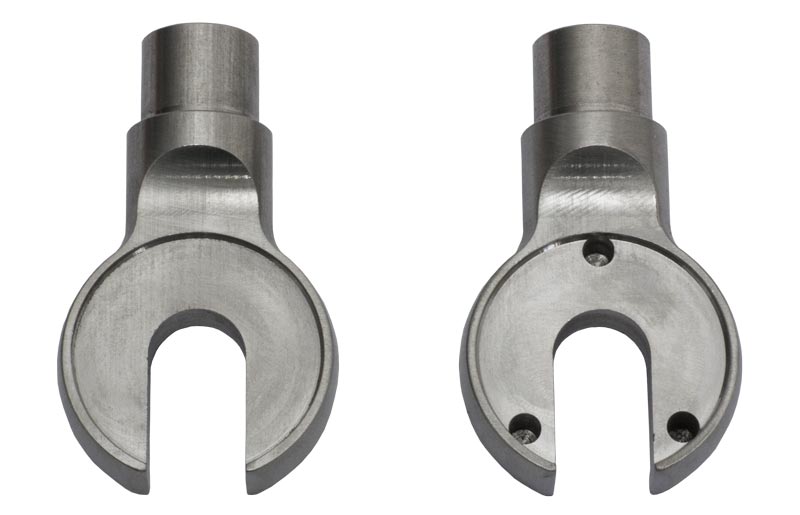

Edelstahl-Ausfallenden gedreht und gefräst

gerade, ohne Ausfallsicherung, Mat. 1.4305

  • Innenmuffe Ø 10,7 mm 73730
    Innenmuffe Ø 13,6 mm 73732
    empf. VK in D 50,00 €

Normalstahl-Ausfallenden lasergeschnitten

  • schmale Lasche, ohne Ausfallsicherung, Kontaktseite rechts 73709
    schmale Lasche, ohne Ausfallsicherung, Kontaktseite links 73710
    empf. VK in D 30,00 €
  • breite Lasche, mit Ausfallsicherung (94 g/Paar) 73705
    empf. VK in D 36,00 €

Montagewerkzeug für Kontaktteile

  • 73600
    empf. VK in D 40,00 €

Bohrschablone für 3 x ø 3 mm

für Handbohrmaschine

  • 73610
    empf. VK in D 200,00 €

Senkwerkzeug für ø 24 x 1 mm

für Tischbohrmaschine

  • 73620
    empf. VK in D 240,00 €

Werkzeugset im Koffer

enthält Montagewerkzeug für Kontaktteile, Bohrschablone, Senkwerkzeug, Al-Bohrer und Lehre

  • 73650
    empf. VK in D 600,00 €

Lehre

für rechtes Ausfallende

  • 73611
    empf. VK in D 50,00 €

Kontaktscheiben

Edelstahlblech 0,5 mm, gebogen

  • für Ausfallende 73701...05 73122
    Kabelabgang 45°
    empf. VK in D 3,00 €
  • für Ausfallende 73720, 73722 und Al-Gabeln 73120
    Kabelabgang 30°
    empf. VK in D 3,00 €
  • für Ausfallende 73707, 73730...32 73124
    Kabelabgang 0°
    empf. VK in D 3,00 €
  • für Ausfallende 73721 73121
    Kabelabgang -30°
    empf. VK in D 3,00 €
  • für Ausfallende 73710 73123
    Kabelabgang -45°
    empf. VK in D 3,00 €

Kontaktscheibe Dummy

ohne Kabelanlötlasche

  • 73125
    empf. VK in D 2,00 €

Isolierscheibe

glasfaserverstärkter Kunststoff, schwarz

  • 73110
    empf. VK in D 3,00 €

Set Kontaktteile

Isolierscheibe und Kontaktscheibe mit 50 cm Kabel

  • Kabelabgang 45° 73100
    Kabelabgang 30° 73101
    Kabelabgang 0° 73102
    Kabelabgang -30° 73103
    Kabelabgang -45° 73104
    empf. VK in D 10,00 €

Kegelscheibchen

Edelstahl, zur Kontaktierung der Scheinwerferhalter

  • 73250
    empf. VK in D 1,00 €

Masse Kontaktplatte

für linkes Normalstahl-Ausfall­ende, Edelstahl, 1 mm

  • 73760
    empf. VK in D 2,00 €

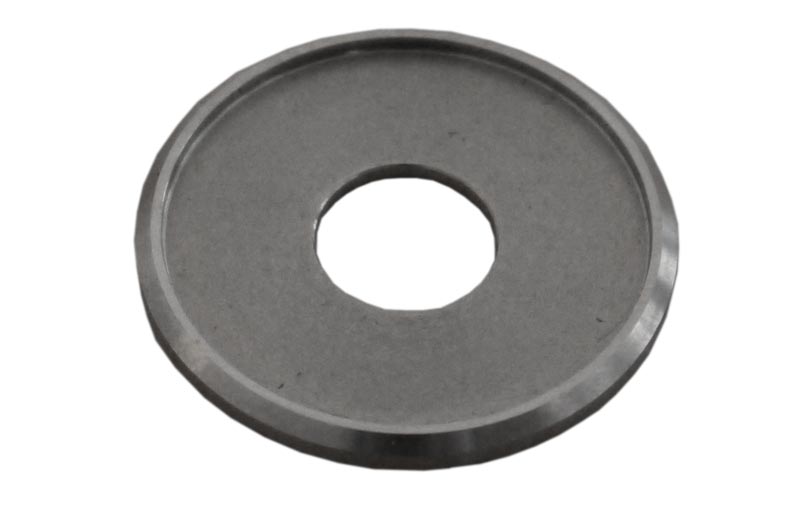

Aufnahmeplatte

Edelstahl, zum Auflöten auf Standard-Ausfallende

  • 73750
    empf. VK in D 5,00 €

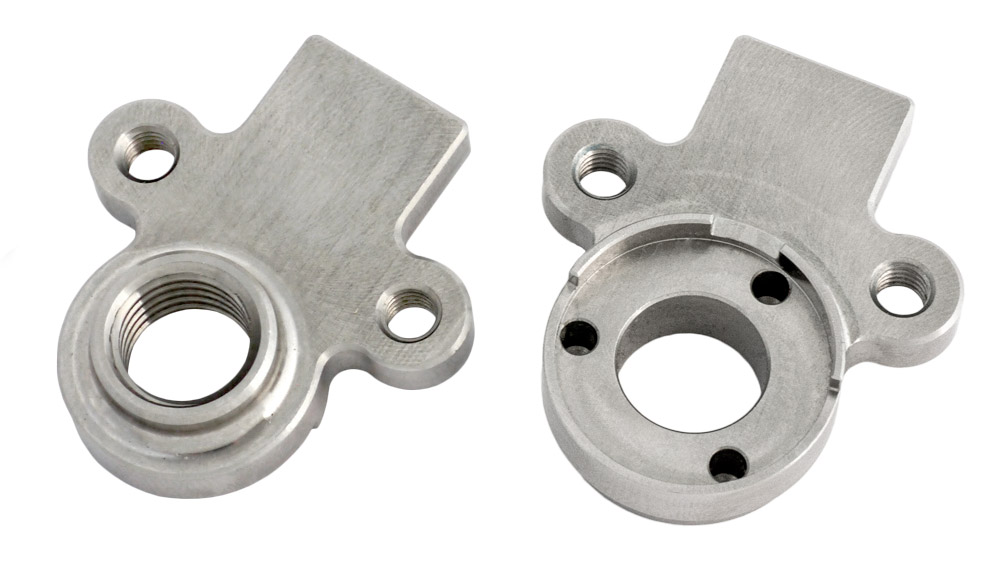

Gabelenden

für 12 mm Steckachsen, Edelstahl

  • 73771
    empf. VK in D 40,00 €
  • für Flat Mount 73772
    empf. VK in D 40,00 €

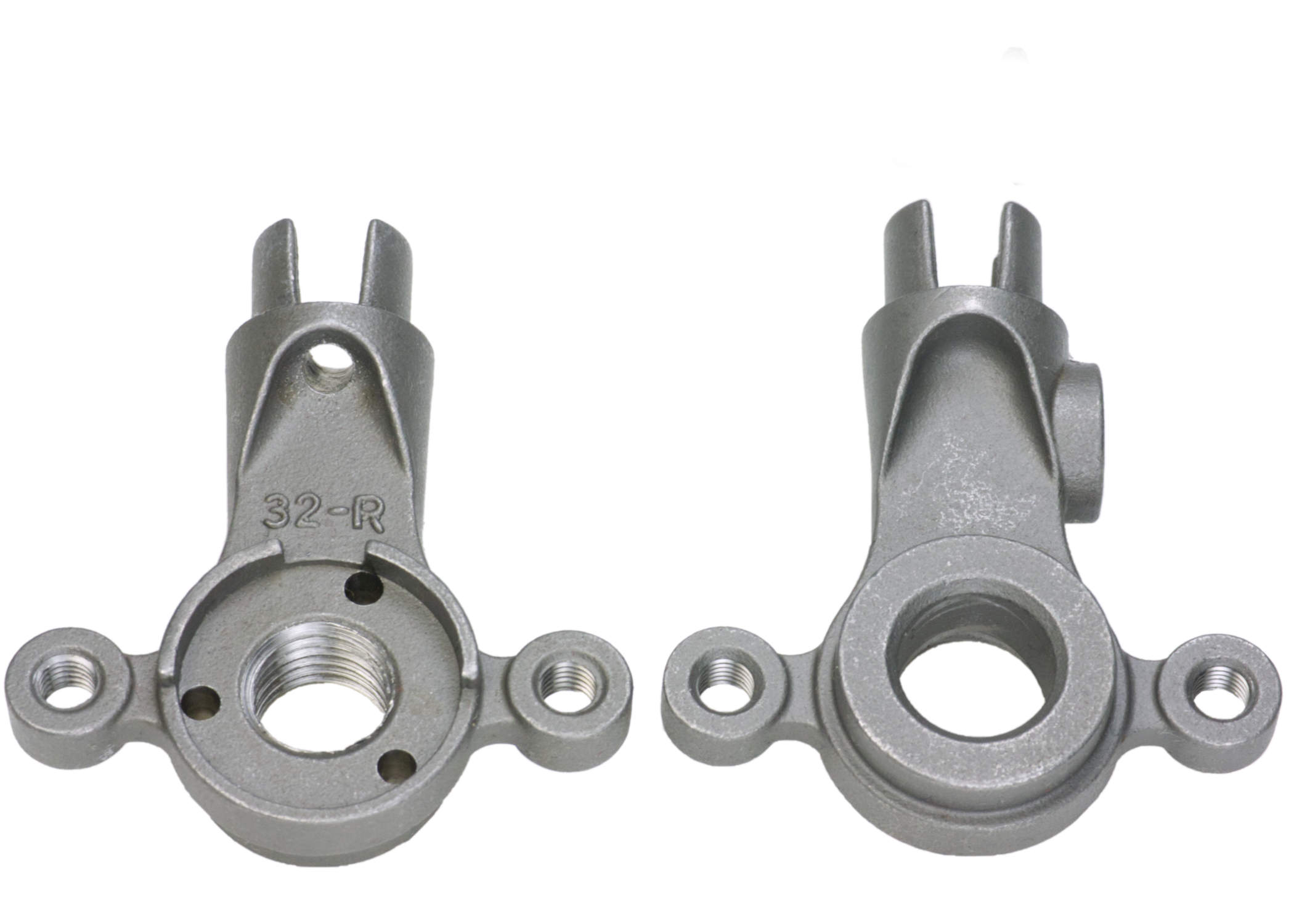

Gabelenden hooded

für 12 mm Steckachsen, Ø 32 mm

  • Edelstahl 73775
    Normalstahl 73776
    empf. VK in D 40,00 €

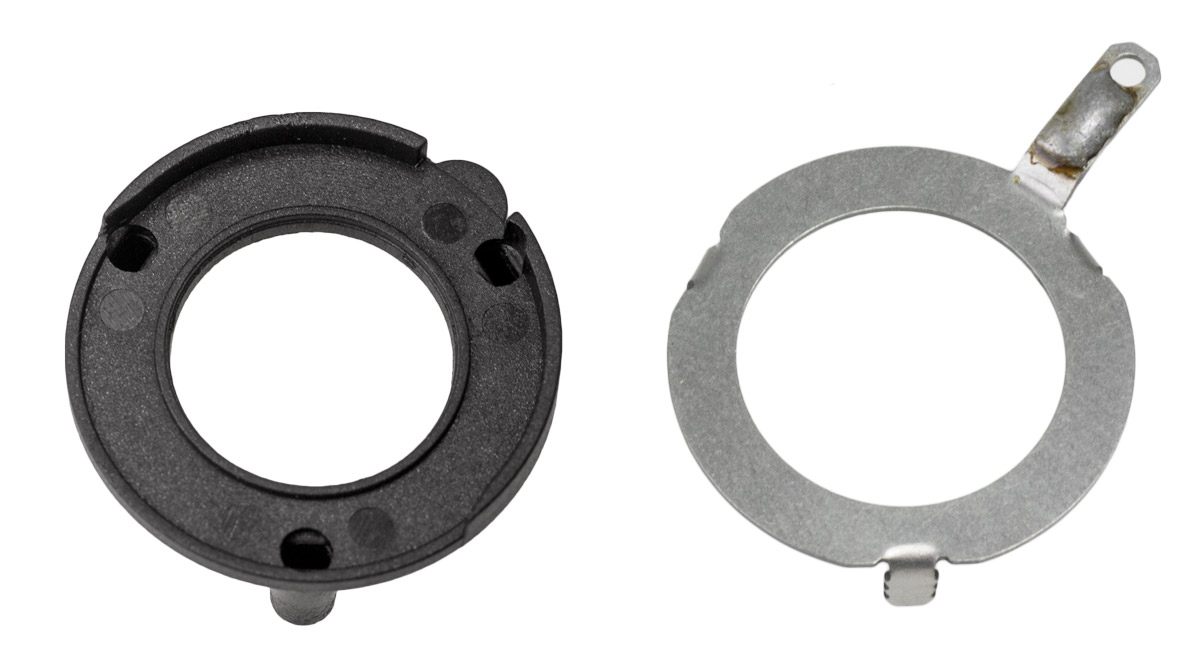

Set Kontaktteile für 12 mm

mit Kabel 73106
empf. VK in D 12,00 €
ohne Kabel 73107
empf. VK in D 8,00 €

Isolierscheibe für 12 mm

  • 73112
    empf. VK in D 4,00 €

Set Kontaktteile für 15 mm

mit Kabel 73108
empf. VK in D 12,00 €
ohne Kabel 73109
empf. VK in D 8,00 €

Isolierscheibe für 15 mm

  • 73111
    empf. VK in D 4,00 €
